刀型閘閥
閥門首頁 > 產品展示 > 閘閥 > 刀型閘閥 >
產品名稱：手動 電動刀閘閥[ 2020-10-13 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
- 產品型號：PZ973H/X
產品規格：DN50-1600
公稱壓力：0.6-1.6MPa
PZ973H/W-10C/16C/P，電動刀型閘閥超短結構長度，節省材料，可使管路系統整體重量大大減輕。占用有效空間小，能有效支持管道的強度，可減少管道振動的可能性。閘板選用奧氏體不銹鋼，耐腐性能大大提高，可有效的防止由于閘板腐蝕引起的密封泄漏。配有多回轉式電動裝置，使閥板作上下直線運動，實現遠程控制閥門的打開或關閉，閥體材質采用鑄鋼、不銹鋼。，通徑范圍：DN50～DN1000，使用溫度：≤425℃，公稱壓力：1.0～1.6MPa。PZ973刀型閘閥應用于化工、煤炭、制糖、污水、造紙等領域，特別適合于造紙行業在管道上作調節與節流使用。

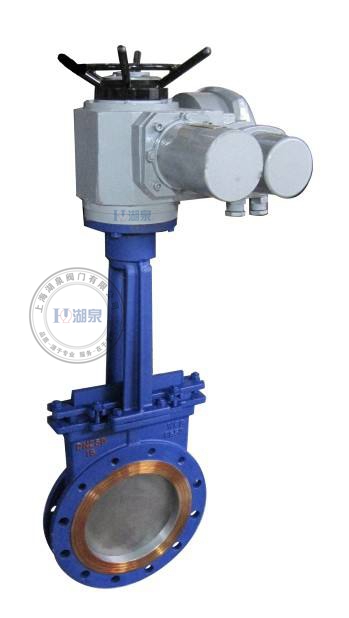

采用多回轉電動裝置,用以驅動和控制閥門的開啟和關閉,操作人員可以在控制室內遠距離對閥門進行控制,也可以現場手動操作,也可以與計算機配合實現計算機自動控制.廣泛應用于排水、供熱、電站、化工、食品、造紙、制藥、煤炭、采礦等工程,滿足了現代工、農業的自動化要求
適用于高溫物料的控制，在循環流化床鍋爐、沸騰爐、煤粉爐等輸灰渣系統中，能調節灰渣的輸送量，穩定工況、利于環保工作，廣泛用于電站鍋爐輸灰、渣系統。是冶金、煤炭、化工制藥等行業制粉系統中控制采用了目前市場上耐高溫材料，310S跟 2520這種材質本身具有耐高溫的特性，通過加長閥桿，增加散熱片等來達到保護的作用，有效解決了其他刀型閘閥所不具備的高溫條件下工作的弊端，本產品適合于煉鐵，電站，高溫煤爐等行業，相比
手動 電動刀閘閥主要用途：適用于礦山電廠的選煤、排渣、城市污水處理、食品、造紙、藥類、石油、化工等油品、水、蒸汽管路上，接通或截斷管路中的水泥漿、金礦粉、礦砂、爐渣、煤泥、紙漿、木漿、尾礦、纖維、粉塵、化學品處理污水、沉淀池、瀝青、料倉出口、水果、谷物、廢水等介質。

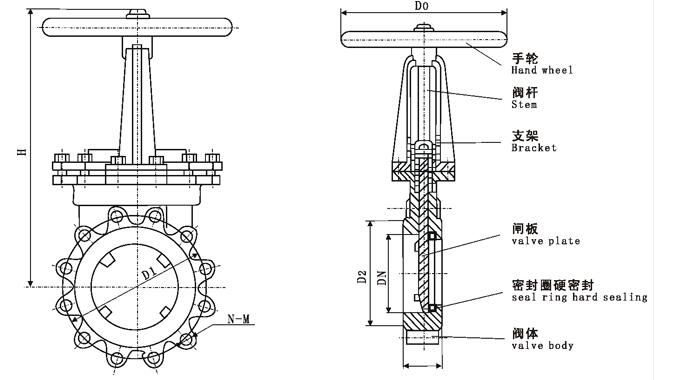

高溫刀閘閥主要零部件材料：
手動 電動刀閘閥的安裝使用：
1.安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著;
2.各連接部位螺栓,要求均勻擰緊;
3.檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活;
4.用戶在安裝閥門前，必須校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性;
5.用戶在安裝閥門時，必須預留閥門驅動的必要空間;
6.驅動裝置的接線須按線路圖進行;
7.刀型閘閥必須定期保養，不得隨意碰撞及擠壓，以免影響密封。

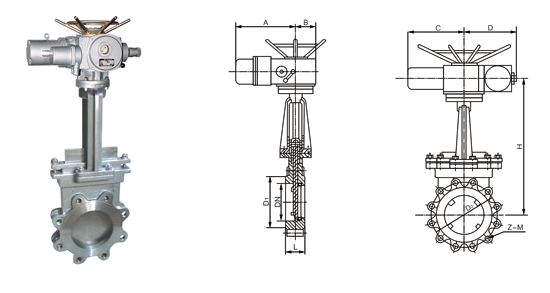

公稱壓力 DN L D1 D2 H A B C D N-Φ 電裝型號 0.6
MPa50 48 90 110 600 215 125 318 197 4-M12 DZ10 65 48 110 130 670 215 125 318 197 4-M12 DZ10 80 51 125 150 680 215 125 318 197 4-M16 DZ10 100 51 145 170 700 215 125 318 197 4-M16 DZ10 125 57 175 200 720 215 125 318 197 8-M16 DZ10 150 57 200 225 790 215 125 318 197 8-M16 DZ10 200 70 255 280 850 215 125 363 197 8-M16 DZ15 250 70 310 335 1100 215 125 363 197 12-M16 DZ20 300 76 362 395 1180 215 125 363 197 12-M20 DZ20 350 76 412 445 1280 215 125 363 197 12-M20 DZ30 400 89 462 495 1460 215 125 363 197 16-M20 DZ45 450 89 518 550 1600 240 235 437 277 16-M20 DZ45 500 114 568 600 1800 240 235 437 277 16-M20 DZ60 600 114 670 705 2100 240 235 437 277 20-M22 DZ60 700 127 775 810 2300 274 260 526 283 24-M22 DZ90 800 127 880 920 2500 274 260 526 283 24-M27 DZ120 900 154 980 1020 2700 319 295 554 309 24-M27 DZ180 1000 165 1080 1120 2900 319 295 554 309 28-M27 DZ250 1200 190 1295 1340 2300 319 295 554 309 32-M27 DZ250 1.0
MPa50 48 100 125 600 215 125 318 197 4-M16 DZ10 65 48 120 145 670 215 125 318 197 4-M16 DZ10 80 51 135 160 680 215 125 318 197 4-M16 DZ10 100 51 155 180 700 215 125 318 197 8-M16 DZ10 125 57 185 210 720 215 125 318 197 8-M16 DZ10 150 57 210 2400 790 215 125 363 197 8-M20 DZ15 200 70 265 295 850 215 125 363 197 8-M20 DZ20 250 70 320 350 1140 215 125 363 197 12-M20 DZ20 300 76 368 400 1180 215 125 363 197 12-M20 DZ30 350 76 428 460 1280 215 125 363 197 16-M20 DZ30 400 89 482 515 1460 240 235 437 277 16-M22 DZ45 450 89 532 565 1600 240 235 437 277 20-M22 DZ45 500 114 585 620 1800 240 235 437 277 20-M22 DZ60 600 114 685 725 2100 240 235 437 277 20-M27 DZ60 700 127 800 840 2300 274 260 526 238 24-M27 DZ120 800 127 898 950 2500 319 295 554 309 24-M30 DZ180 900 154 1005 1050 2700 319 295 554 309 28-M30 DZ180 1000 165 1115 1160 2900 319 295 554 309 28-M30 DZ250 1200 190 1325 1380 3400 319 295 554 309 32-M36 DZ258
