產品名稱：q911f dn20一片式電動球閥[ 2022-08-15 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、q911f dn20一片式電動球閥產品介紹
上海湖泉閥門集團有限公司q911f dn20一片式電動球閥適用于PN1.0～6.4MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質，為你介紹一片式球閥相關標準、選型、作用、結構圖、規格型號;外形尺寸、工作原理、產品說明書、安裝維護及產品示意圖;為廣大用戶提供高品質、高性能， 一片式球閥,一體式高溫球閥,二片式球閥,采用不銹鋼,采用技術,讓您更耐用,品質更穩定,安全可靠,道錘煉,價格更低,產品質量更嚴格,其質量更優良,產品質量更優良, 選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。二、q911f dn20一片式電動球閥產品特點
一片式球閥二片式球閥三片式球閥區別： 一片式球閥，二片式球閥，三片式球閥根本的區別在閥體結構上。
一片式球閥是縮徑的，由一個塞頭將球體固定，流量比較??；
二片式球閥是全通徑的，由兩片閥體夾住球體固定的，維修相對復雜，中間的螺絲松緊度很關鍵，關系到是否漏氣。密封性比較好；
三片式球閥跟二片式球閥類似，也是全通徑的，但球體中間多了一個閥體，再由兩邊帶頸法蘭夾住，承受壓力較好，安裝方便，易拆卸維修和清洗.三、q911f dn20一片式電動球閥產品主要零部件材料
NO 零件名稱 PART NAME 材料（MATERIAL） 1 閥體 Body CF8M CF8 WCB 2 閥蓋 Cap CF8M CF8 WCB 3 閥座 Seat RPTFE 4 球 Ball SS304 SS316 5 密封墊 Seal Gasket PTFE 6 閥桿密封 Stem Seal PTFE 7 閥桿 Stem SS316 8 閥桿填料 Stem Packing PTFE 9 填料壓蓋 Packing gland SS304 10 彈性墊圈 Spring washer SS301 11 手柄 Handle SS304 12 螺母 Stem Nut SS304 四、q911f dn20一片式電動球閥產品主要技術參數
公稱通徑 DN（mm） 6～100mm 公稱壓力 PN（MPa） 2.5 4.0 6.4 試驗壓力 強度試驗壓力 3.8 6.0 9.6 高密封試驗壓力 3.0 4.8 7.6 低壓氣密封試驗壓力 0.6 0.6 0.6 適用介質 水、蒸汽、油品、酸類腐蝕性等。 適用溫度 < 150℃（PTFE） < 300℃（PLL）

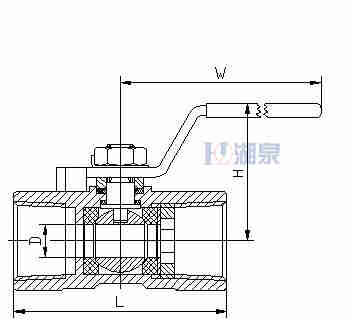

五、q911f dn20一片式電動球閥產品規格尺寸
公稱通徑 管螺紋 尺寸 重量WT（g） d L W H E D D 6 1/4″ 8 60 110 56 11.5 30 320 10 3/8″ 18 60 110 58 11.5 31 320 15 1/2″ 10.5 60 110 58 14 32 350 20 3/4″ 13 67.5 110 62 15 38 430 25 1″ 17 73 110 68 15 45 570 32 1 1/4″ 22 90 150 75 18 53.4 1000 40 1 1/2″ 25 97.5 150 83 19 63 1550 50 2″ 32 112 150 90 19 73 2170 65 2 1/2″ 40 132 180 95 21 92 3625 80 3″ 50 156 220 100 27 109 5800 100 4″ 65 196 250 115 29 138 7200
