防爆球閥
閥門首頁 > 產品展示 > 球閥 > 防爆球閥 >
產品名稱：防爆電動法蘭襯氟球閥[ 2019-10-15 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、防爆電動法蘭襯氟球閥概述
上海湖泉閥門有限公司生產的Q941F46防爆電動法蘭襯氟球閥是由電動執行機構和襯氟球閥組成。閥體內腔及球芯均采用高壓注塑工藝襯有耐腐蝕、耐老化的聚全氟乙炳烯，故具有可靠的耐腐蝕性和密封性。主要用于對生產過程中酸堿等強腐蝕介質的調節或切斷。電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC/380V電源即可控制運轉。具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。
二、防爆電動法蘭襯氟球閥特點
（1）功能強勁:智能型、調節型、開關式。
（2）體積小巧：體積僅相當于同類產品的35%左右。
（3）使用方便：采用單相電源，接線簡單；采用獨創的球型凸出結構，使觀察更方便；免加油免點檢、防水防銹、任意角度安裝。
（4）保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。
（5）智能數控：內置模塊采用先進計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號（4-20mA DC /1-5VDC）實現閥門開度的智能控制和精確定位。
三、防爆電動法蘭襯氟球閥設計規范
設計與制造 GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 法蘭尺寸 JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543 結構長度 GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 檢驗與試驗 JB/T 9092、API 598、GB/T13927
四、防爆電動法蘭襯氟球閥執行器技術參數
執行器類別 執行器參數 執行器參數 電源電壓 標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V DC 輸出力矩 50N·M～2000N·M 50N·M～4000N·M 動作范圍 0～90° 0～360° 0～90°、0°～270°可選 控制方式 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制) 動作時間 15秒/30秒/60秒 18S～112S 保護裝置 過熱保護 內置過熱保護、過載保護 環境溫度 -30°～60° -20℃～+70℃ 手動操作 同附帶手柄操作 機械離合機構，配手輪操作 機械限位 電氣、機械二重限位 電氣、機械二重限位 防護等級 IP65 IP65、IP67、可定制IP68 防爆等級 無防爆 ExdⅡ BT6,ExdⅡ CT5 位置測量 可選裝開關或電位計 電位計、比例控制單元 驅動電機 8W/E 鼠籠式異步電機 進線接口 2個 G1/2″M18*1.5 2個 PF 3/4” 殼體材料 鋁合金 鋁合金 外涂層 干粉，環氧聚酯，具有超強防腐功能
五、防爆電動法蘭襯氟球閥執行器技術參數
執行器類別 執行器參數 執行器參數 電源電壓 標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V DC 輸出力矩 50N·M～2000N·M 50N·M～4000N·M 動作范圍 0～90° 0～360° 0～90°、0°～270°可選 控制方式 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制) 動作時間 15秒/30秒/60秒 18S～112S 保護裝置 過熱保護 內置過熱保護、過載保護 環境溫度 -30°～60° -20℃～+70℃ 手動操作 同附帶手柄操作 機械離合機構，配手輪操作 機械限位 電氣、機械二重限位 電氣、機械二重限位 防護等級 IP65 IP65、IP67、可定制IP68 防爆等級 無防爆 ExdⅡ BT6,ExdⅡ CT5 位置測量 可選裝開關或電位計 電位計、比例控制單元 驅動電機 8W/E 鼠籠式異步電機 進線接口 2個 G1/2″M18*1.5 2個 PF 3/4” 殼體材料 鋁合金 鋁合金 外涂層 干粉，環氧聚酯，具有超強防腐功能

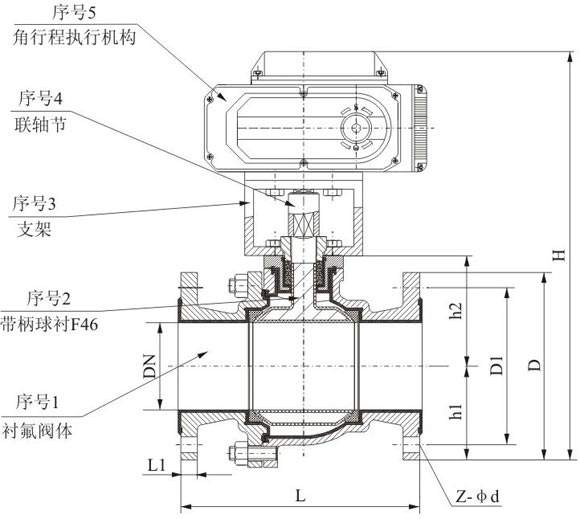

六、防爆電動法蘭襯氟球閥結構圖
