湖泉閥門開關型電動閥門電動開關蝶閥采用了多種零件材質配對,由蝶閥與電執行器、精小型電動執行器組成，其結構緊湊，90°回轉開關輕松，密封可靠，電動軟密封對夾式蝶閥使用壽命長，廣泛用于鋼廠、造紙、化工、水廠、電廠等系統供排水中，作為調節和截止使用。它的主要部件材質選用：閥體材質：鑄鐵、球鐵、不銹鋼、銅合金、鋁合金；蝶板材質：球鐵、不銹鋼、耐蝕鋼、鈦鋼、銅合金；閥座：四氟乙烯、天然橡膠等。
 電動開關型閥門D941X-10Q DN200電動開關蝶閥主要外形連接尺寸

DN	L	H	H1	A	B	ФD
						0.6MPa	1.0MPa	1.6MPa
50	43	77	443	125	125	88	99	99
65	46	85	463	125	125	108	118	118
80	46	95	483	125	125	124	132	132
100	52	105	498	125	125	144	156	156
125	56	129	682	325	245	174	184	184
150	56	132	736	325	245	199	211	211


電動開關型閥門D941X-10Q DN200參數:
電動執行器類型：普通開關型、無源觸點開關型電位計型帶電阻輸出電位計型帶4-20mA調節型輸入輸出4-20mA
塑料電動蝶閥防爆電動執行器：EX dⅡBT4 EX d11 CT6調節型、開關型
塑料電動蝶閥電動執行器電壓：AC220V AC110V AC380DC12V DC24V DC110V
塑料電動蝶閥公稱通徑：DN25-DN800mm
塑料電動蝶閥公稱壓力：0.3Mpa-1.0Mpa
塑料電動蝶閥適用溫度：-30+120℃
塑料電動蝶閥連接方式：對夾式，法蘭，承插
塑料電動蝶閥閥體結構：一體式
塑料電動蝶閥閥體材質：UPVC、CPVC、PP、PPH、PVDF、FRPP

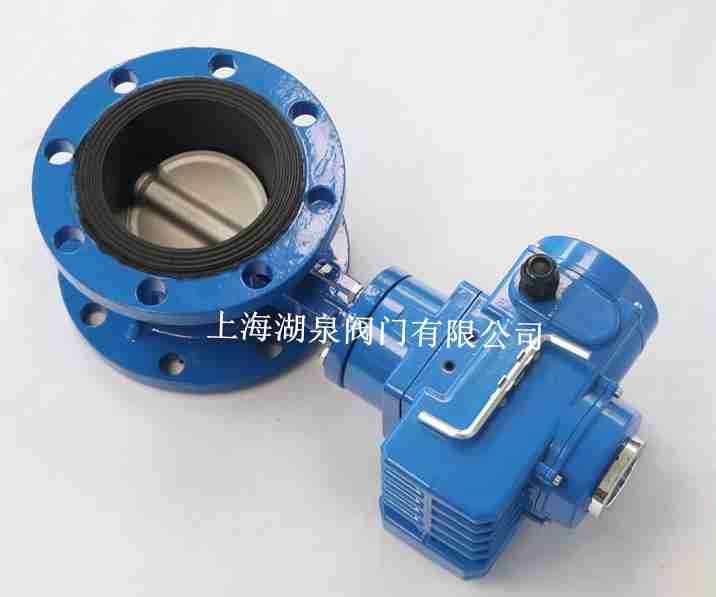

電動開關型閥門D941X-10Q DN400工作原理
電動開關閥門閥位數字顯示：電動裝置在打開或關閉過程中，閥位變化在液晶屏上以數字百分比方式實時顯示；
掉電數據保存：主電源掉電后， 由電池對檢測電路供電，支持手輪操作時的閥位檢測。當無電池時，主電源掉電時仍能有效地保存當前閥位；
手輪操作： 驅動手輪可在電源故障時提供可靠的緊急手動操作。由于設計采用電動操作為優先，通電時自動切換到電動操作狀態（故意鎖定在手動操作時除外）；
電動開關閥門隔爆結構： 按GB3836標準設計，有足夠的隔爆結合面長度和良好的密封性。在電線接入口，有供防爆管安裝用的螺紋；
低慣高矩電機：采用低慣量高轉矩電機，啟動時迅速達到峰值。非勵磁時超限運動極??；
良好的潤滑條件：蝸輪蝸桿副及錐齒輪副均在油浴中工作，潤滑條件好、磨損少、壽命長；
固態電路檢測：食用固態電路檢測轉矩，避免使用轉矩檢測用的彈簧開關和杠桿，性能可靠；
電動開關閥門閥板材質：UPVC、CPVC、PP、PPH、PVDF、FRPP；
閥座材質：EDMP、FPM；
