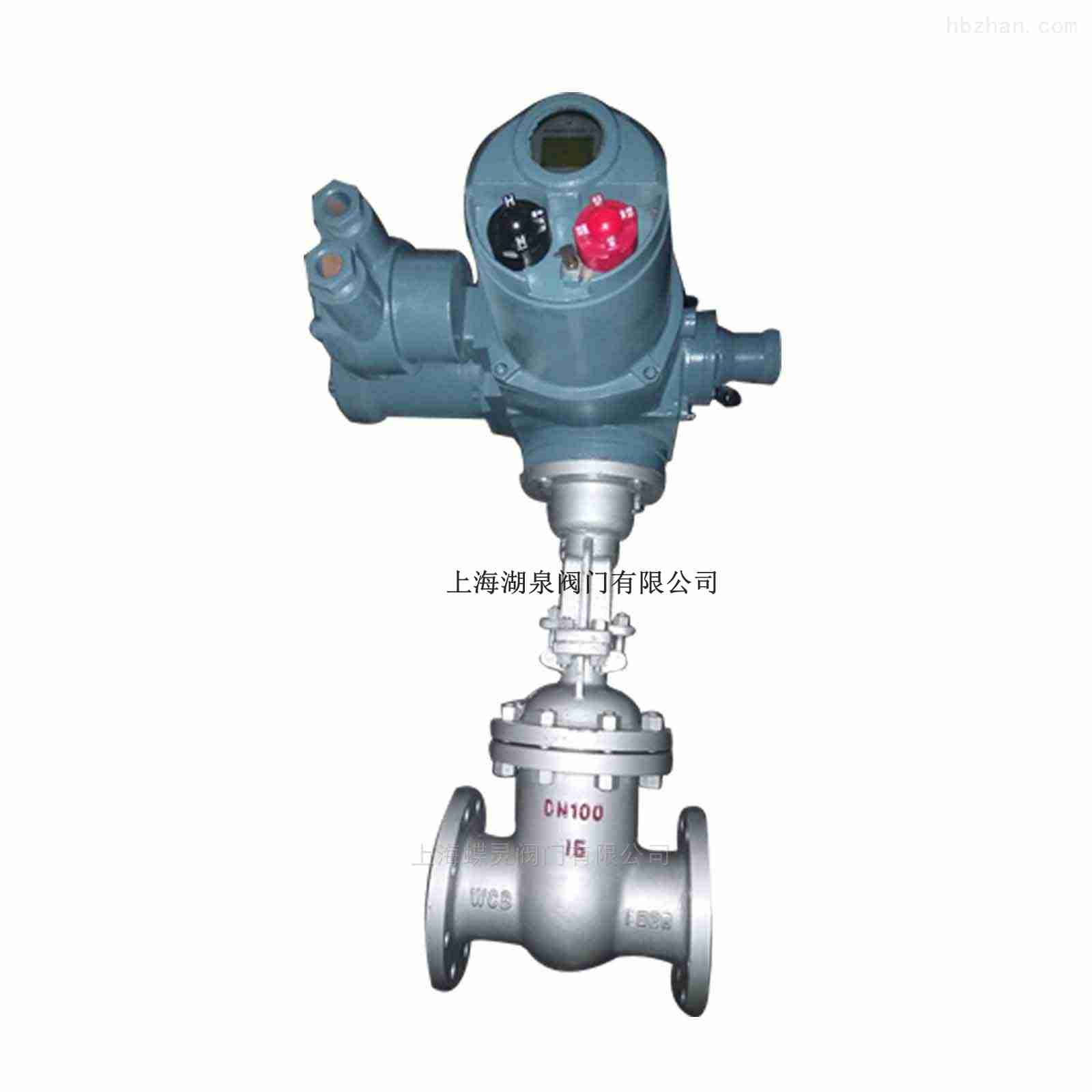

上海湖泉閥門集團有限公司生產的電動閘閥,規格型號Z941H-25c,D N250、Z941H電動法蘭閘是由多回轉電動執行器與法蘭閘閥組成，主要用來接通或截?cái)喙苈分械慕橘|(zhì)，它適用的壓力、溫度及口徑范圍很大，也可以適用于中、大口徑的管道。我公司的Z941H-25c,D N250電動閘閥廣泛應用于水利、、電力、環保、石油、化工、建筑、消防醫藥等各個領域。對用途高中壓法蘭連接的閘閥適用于公稱壓力 PN1.6～16.0MPa ，工作溫度≤-29℃～550℃的石油、火力電站化工、水力、各種系統工況的管路上，切斷或接通管路介質?？梢赃x用不銹鋼、鉻鉬鋼等不同的材質可適用介質：蒸汽、水、油品及酸、堿、氨、尿素、高溫液體、含硫天然氣弱酸堿溶液等工況。操作方式有：手動、齒輪傳動、電動、氣動等。DN50～600mm應用規范 設計與制造GB/T12234 連接端尺寸結構度GB/T12221 法蘭尺寸JB79 檢驗與試驗 JB/T9092 材 料：碳鋼 不銹鋼。 電動閘閥（不含電裝）Z941H-25DN250代表什么意思？
電動（驅動方式）
4-法蘭連接（連接方式）
1-明桿楔式單閘板閥（閥門結構）
H-Cr系不銹鋼（密封面材質）
25-公稱壓力25公斤，即2.5MPa；
DN250-閥門通經250mm

電動閘閥 Z941H電動閘閥尺寸 Z941H-25C DN200 一體式電動閘閥特點：
1、電動閘閥,規格型號Z941H-25c,D N250該裝置防塵、防水、防輕腐蝕，其防護等級為IP55、IP65(特殊定貨)；
2、電動閘閥,規格型號Z941H-25c,D N250轉矩控制機構動作可靠，調節方便，轉矩重復精度高；
3、電動閘閥,規格型號Z941H-25c,D N250行程控制機構調節精度和重復度高，開向和關向可配裝各2只至4只微動開關；
4、采用半自動手—電動切換機構，機構簡單，工作可靠，操作輕便；
5、電動閘閥,規格型號Z941H-25c,D N250采用閥門電動裝置用三相異步電機，啟動轉矩大，轉動慣量?。?br /> 6、電動閘閥,規格型號Z941H-25c,D N250配有機械式閥位指示器。 MZ941H-25型礦用電動閘閥
MZ941H-40型礦用電動閘閥
MZ941H-64型礦用電動閘閥
MZ941H-100型礦用電動閘閥
MZ941H-160型礦用電動閘閥

電動閘閥,規格型號Z941H-25c,D N250簡要描述：
帶煤安電動閘閥MZ系列電動閘閥與KXBC礦用隔爆型閥門電動裝置控制箱配套使用后，可與DCS系統銜接，實現煤礦井下水泵房的自動化控制。電動閘閥,規格型號Z941H-25c,D N250閥體與閥蓋多用于法蘭連接。閥體內的介質通道大多是圓筒形等截面的，對于較大口徑的閘閥也采用閥座縮口的，即通道逐漸收縮，通過發閥座后，又逐漸擴大，電動閘閥,規格型號Z941H-25c,D N250其優點是：使閥的零件尺寸有所減小，防爆電動閘閥重量減輕，從而節省材料。減小了密封面，精加工量減少。電動閘閥,規格型號Z941H-25c,D N250由于減小了閘板的尺寸，使在閘板上的作用力減小，閘閥的啟閉力相應減小。閘板按閘板的形式可分為鍥式平行式。

電動閘閥規格型號、口徑范圍及型號：
Z941H-10C  DN32/Z941H-10C  DN40/Z941H-10C  DN50/Z941H-10C  DN65/Z941H-10C  DN80/Z941H-10C  DN100/Z941H-10C  DN125/Z941H-10C  DN150/Z941H-10C  DN200/Z941H-10C  DN250/Z941H-10C  DN300/Z941H-10C  DN350/Z941H-10C  DN400/Z941H-10C  DN450/Z941H-10C  DN500/Z941H-10C  DN600/Z941H-10C  DN700/Z941H-10C  DN800/Z941H-10C  DN900  Z941H-10C  DN1000/Z941H-16C  DN32/Z941H-16C  DN40/Z941H-16C  DN50/Z941H-16C  DN65/Z941H-16C  DN80/Z941H-16C  DN100/Z941H-16C  DN125/Z941H-16C  DN150/Z941H-16C  DN200/Z941H-16C  DN250/Z941H-16C  DN300/Z941H-16C  DN350/Z941H-16C  DN400/Z941H-16C  DN450/Z941H-16C  DN500/Z941H-16C  DN600/Z941H-16C  DN700/Z941H-16C  DN800/Z941H-16C  DN900/Z941H-16C  DN1000/Z941H-25C  DN32/Z941H-25C  DN40/Z941H-25C  DN50/Z941H-25C  DN65/Z941H-25C  DN80/Z941H-25C  DN100/Z941H-25C  DN125/Z941H-25C  DN150/Z941H-25C  DN200/Z941H-25C  DN250/Z941H-25C  DN300/Z941H-25C  DN350/Z941H-25C  DN400/  Z941H-25C  DN450/Z941H-25C  DN500/Z941H-25C  DN600/Z941H-25C  DN700/Z941H-25C  DN800/Z941H-25C  DN900/Z941H-25C  DN1000/Z941H-40C  DN32/Z941H-40C  DN40/  Z941H-40C  DN50/Z941H-40C  DN65/Z941H-40C  DN80/Z941H-40C  DN100/Z941H-40C  DN125/Z941H-40C  DN150/Z941H-40C  DN200/Z941H-40C  DN250/Z941H-40C  DN300/Z941H-40C  DN350/Z941H-40C  DN400/Z941H-40C  DN450/Z941H-40C  DN500/Z941H-40C  DN600/Z941H-40C  DN700/Z941H-40C  DN800/Z941H-40C  DN900/  Z941H-40C  DN1000/Z941H-64C  DN32/Z941H-64C  DN40/Z941H-64C  DN50/Z941H-64C  DN65/Z941H-64C  DN80/Z941H-64C  DN100/Z941H-64C  DN125/Z941H-64C  DN150/Z941H-64C  DN200/Z941H-64C  DN250/Z941H-64C  DN300/Z941H-64C  DN350/Z941H-64C  DN400/Z941H-64C  DN450/Z941H-64C  DN500/Z941H-64C  DN600/Z941H-64C  DN700/Z941H-64C  DN800/Z941H-64C  DN900/Z941H-64C  DN1000/Z941H-100C  DN32/Z941H-100C  DN40/Z941H-100C  DN50/Z941H-100C  DN65/Z941H-100C  DN80/Z941H-100C  DN100/Z941H-100C  DN125/Z941H-100C  DN150/  Z941H-100C  DN200/Z941H-100C  DN250/Z941H-100C  DN300/Z941H-100C  DN350/Z941H-100C  DN400/Z941H-100C  DN450/Z941H-100C  DN500/Z941H-100C  DN600/Z941H-100C  DN700/Z941H-100C  DN800/Z941H-100C  DN900/Z941H-100C  DN1000

型號	H	H1	L1	L2	L3	F	F1	F2	F3	F4	ΦD
Z5	271	96	158	226	249	158	259		310		316
Z10~Z30	316	130	200	238	295	200	255	317	349	374	400
Z45/Z60	415	195	277	277	394	230	275	391	369	394	460
Z90/Z120	453	195	281	281	412	278	310	426	404	429	556
Z180/Z250	585	250	320	320	474	295	360	476	455	476	320
Z350/Z500	717	280	399	399	1076	433	417	442	417	542	565

 注1：L1為戶外型/隔爆型 L2為整體型/整體隔爆型
注2：F1為戶外型 F2為隔爆型 F3為整體型 F4為整體隔爆型/整體調節隔爆型
