z941h-40c閘閥結構圖及產品介紹說明

[ 2024-06-20 ]
z941h-40c閘閥是一種常見的工業閥門，具有結構簡單、操作方便、密封性能好等特點。下面將對其結構圖及產品進行詳細介紹。 z941h-40c閘閥由閥體、閥蓋、閥瓣等組成。閥體一般采用高強度鑄鐵、碳鋼等材料制成，具有良好的耐腐蝕性和耐高溫性能，能夠適應各種工況環境。閥蓋是用來封堵閥體的開口，通常采用與閥體材料相同的材料制成，保證了整個閥門的一致性和可靠性。閥瓣是閘閥中關鍵的部件，通過閥桿與手輪或其他傳動裝置相連，用于控制閥門的開閉操作。 z941h-40c閘閥的產品特點有以下幾個方面。首先，該閘閥具有密封可靠的特點，閥瓣與閥座之間采用金屬與金屬的密封方式，能夠有效防止介質泄漏，確保系統的安全性。其次，操作方便，開閉靈活，只需通過手動裝置或電動裝置即可實現操作，無需額外的動力源。第三，流阻小，閥體內通道流線型設計合理，減小了流體的阻力，提高了流量的傳遞效率。第四，適用范圍廣，適用于水、油、氣等多種介質的控制，具有較強的通用性。 綜上所述，z941h-40c閘閥是一種具有良好性能的閥門產品。其結構圖清晰簡潔，操作方便，并具備密封可靠、流阻小等優點。在工業領域中得到了廣泛應用。希望本文的介紹能夠?qū)δ私鈠941h-40c閘閥有所幫助。
z962y

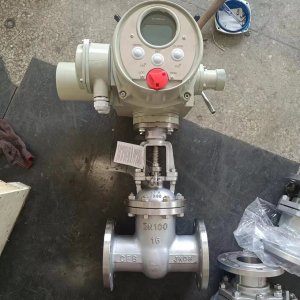

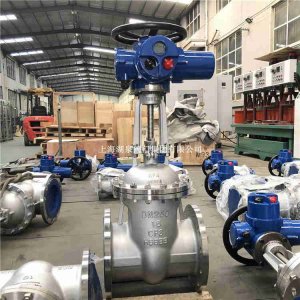

Z941H鑄鋼電動閘閥主要特點及用途：

1、電動閘閥結構緊湊、設計合理、閥門剛性好，通道流暢，流阻系數小。
2、密封面采用不銹鋼和硬質合金，使用壽命長。
3、采用柔性石墨填料板、密封可靠、操作輕便靈活。
4、電動執行器驅動開啟輕松、結構形式為彈性楔式單閥、剛性楔式單閥板。
5、我廠生產的Z941H型電動法蘭閘閥廣泛適用于石油、化工、火力發電廠等油品、水、蒸汽管路上作接通或截斷管路中介質的啟閉裝置。

■ Z941H鑄鋼電動閘閥設計、制造標準：

1．Z941H電動法蘭閘閥設計制造按GB/T 12234-89
2、電動法蘭閘閥Z941H結構長度按GB/T 12221-89
3、電動閘閥法蘭連接尺寸按：JB/T 79-94
4、Z941H電動閘閥閥門檢查和試驗按GB/T 13927-92
電動閥

電動閘閥主要外形連接尺寸（PN40）：

公稱通徑DN（in）

主要外形尺寸及連接尺寸

電動裝置

L

D

D1

D2

D6

b

z-Φd

f

f2

H

Z940、Z941、Z942

40

200

145

110

85

76

18

4-Φ18

3

4

617

ZB15

50

250

160

125

100

88

20

4-Φ18

3

4

665

ZB15

65

280

180

145

120

110

22

8-Φ18

3

4

680

ZB15

80

310

195

160

135

121

22

8-Φ18

3

4

752

ZB15

100

350

230

190

160

150

24

8-Φ23

3

4.5

846

ZB20

125

400

270

220

188

176

28

8-Φ25

3

4.5

908

ZB20

150

450

300

250

218

204

30

8-Φ25

3

4.5

1087

ZB40

200

550

375

320

282

260

38

12-Φ30

3

4.5

1243

ZB40

250

650

445

385

345

313

42

12-Φ34

3

4.5

1429

ZC45

300

750

510

450

408

364

46

16-Φ34

4

4.5

168

ZC60

350

850

570

510

465

422

52

16-Φ34

4

5

1738

ZC90

400

950

655

585

535

474

58

16-Φ41

4

5

1897

ZC120

450

1050

680

610

560

524

60

20-Φ41

4

5

2104

ZC180

500

1150

755

670

612

576

62

20-Φ48

4

5

2401

ZC180
