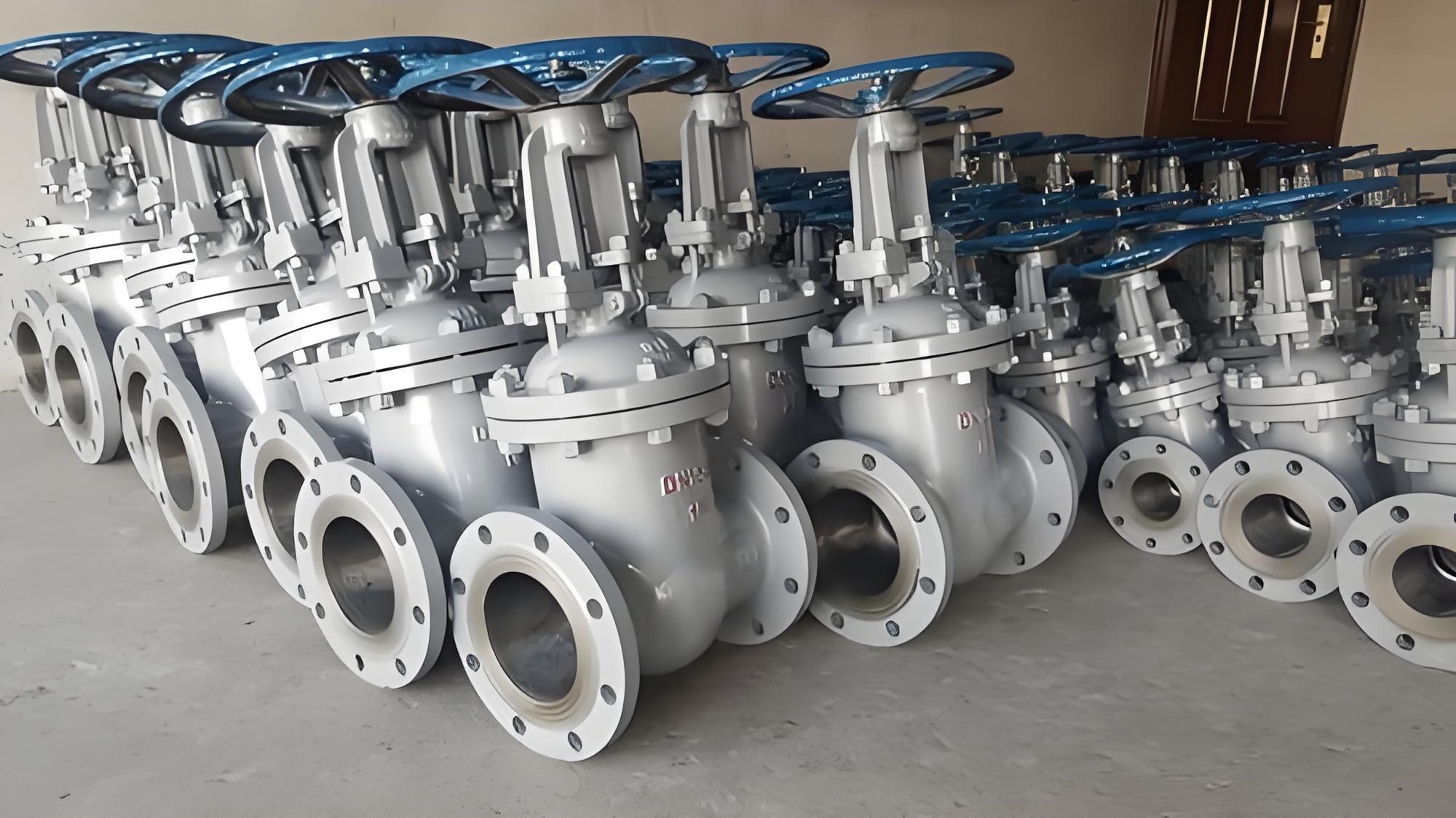

閘閥\Z41H-16 DN50 ，閘閥閥\Z41H-16 DN150‌是一種手動操作的鑄鋼法蘭閘閥，適用于公稱壓力為1.6～16.0MPa，工作溫度范圍為-29℃～550℃的石油、化工、水力、火力電站等各種系統的管路上，用于切斷或接通管路介質。該閥門適用于水、油品、蒸汽、酸、堿、氨、尿素、含硫天然氣等介質‌。

結構特點

1. ‌密封面材料‌：閘閥的密封面通常采用司太立（Stellite）鈷基硬質合金堆焊而成，具有高硬度、耐磨、耐高溫、耐腐蝕的特性，確保密封牢靠‌。
2. ‌閥桿處理‌：閥桿經過調質及表面氮化處理，具有出色的抗腐蝕性、抗擦傷性和耐磨性‌。
3. ‌閘板結構‌：采用楔式彈性閘板結構，中大口徑設置推力軸承，摩擦力小，啟閉輕松自如‌。

應用規范

• ‌設計與制造‌：遵循GB/T12234標準。
• ‌連接端尺寸結構長度‌：遵循GB/T12221標準。
• ‌法蘭尺寸‌：遵循JB79標準。
• ‌檢驗與試驗‌：遵循JB/T9092標準。
• ‌材料‌：碳鋼遵循GB/T12229標準，不銹鋼遵循GB/T12230標準‌。

適用介質和溫度范圍

• ‌適用介質‌：水、油品、蒸汽、酸、堿、氨、尿素、含硫天然氣等‌。
• ‌適用溫度‌：≤425℃（WCB材質）和≤550℃（ZG1Cr18Ni9Ti材質）‌。
