閥門電動裝置DZW45-24W接線方法及安裝使用說明

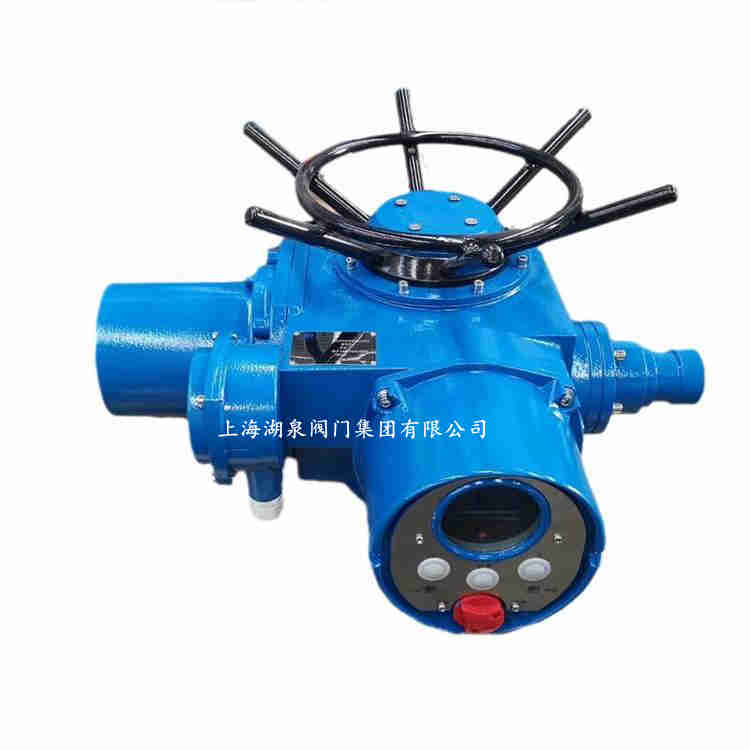

多回轉閥門電動裝置，簡稱為Z型電裝，是閥門實現開啟、關閉或調節控制的驅動設備。Z型電裝適用于閘閥、截止閥、隔膜閥、柱塞閥、節流閥、水閘門等?？捎糜诿鳁U閥，也可用于暗桿閥。 本系列電裝具有功能全、性能可靠、控制系統*、體積小、重量輕、使用維護方便等特點?？蓪﹂y門實行遠控、集控和自動控制。廣泛用于電力、冶金、石油、化工、造紙、污水處理等行業。
本產品的性能符合JB/T8528-1997《普通型閥門電動裝置技術條件》的規定。隔爆型的性能符合GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分：通用要求》，GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型閥門電動裝置技術條件》的規定。
電源：常規，三相380V（50Hz）
特殊，三相660V、415V（50Hz 、60Hz）；
單相220V、110V（50Hz 、60Hz）
工作環境：
環境溫度：-20~+60℃ （特殊訂貨-40~+80℃）。
相對濕度：≤95%（25℃時）。

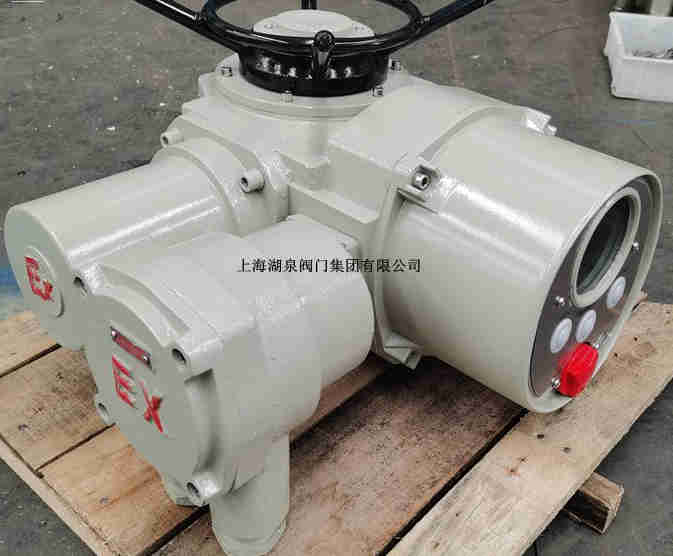

防護類型：戶外型用于無易燃、易爆和無腐蝕性介質的場所。隔爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1~T4組的爆炸性氣體混合物。（詳見GB3836.1）
防護等級：IP55 （特殊訂貨IP65、IP67）。
工作制：短時10分鐘 （特殊訂貨30分鐘）。
DZW/Z系列多回轉電動頭特點：
1、該裝置防塵、防水、防輕腐蝕，其防護等級為IP55、IP65(特殊定貨)；
2、轉矩控制機構動作可靠，調節方便，轉矩重復精度高；
3、行程控制機構調節精度和重復度高，開向和關向可配裝各2只至4只微動開關。
表1
|
型號規格 |
公稱轉矩（N·m） |
公稱推力（KN） |
zui大閥桿直徑 |
zui大轉圈數（圈） |
手動 速比 |
輸出轉速（r/min） |
電機功率（KW） |
參考重量（Kg） |
|
Z5 |
50 |
20 |
28 |
60 |
1:1 |
12 |
0.12 |
28 |
|
Z10 |
100 |
40 |
28 |
60 |
1:1 |
24/36 |
0.25/0.37 |
45 |
|
Z15 |
150 |
24/36 |
0.37/0.55 |
50 |
||||
|
Z20 |
200 |
100 |
40 |
60 |
1:1 |
18/24 |
0.37/0.55 |
55 |
|
Z30 |
300 |
18/24 |
0.55/0.75 |
58 |
||||
|
Z45 |
450 |
150 |
48 |
120 |
1:1 (20:1) |
24/36 |
1.1/1.5 |
110 |
|
Z60 |
600 |
24/36 |
1.5/2.2 |
120 |
||||
|
Z90 |
900 |
200 |
60 |
120 |
1:1 (25:1) |
24/36 |
2.2/3 |
139 |
|
Z120 |
1200 |
24/36 |
3/4 |
142 |
||||
|
Z180 |
1800 |
325 |
70 |
150 |
22.5:1 |
18/24 |
4/5.5 |
250 |
|
Z250 |
2500 |
18/24 |
5.5/7.5 |
255 |
||||
|
Z350 |
3500 |
700 |
80 |
150 |
20:1 |
18/24 |
7.5/10 |
330 |
|
Z500 |
5000 |
18/24 |
10/15 |
350 |
注1：可按用戶要求提供其它轉速:12/18/24/30/36/42/48/60（r/min）
注2：當產品提供四層計數器時，zui大轉圈數為表1轉圈數×10
電機技術參數見表2
表2
|
功率KW |
0.12 |
0.25 |
0.37 |
0.55 |
0.75 |
1.1 |
1.5 |
2.2 |
3 |
4 |
5.5 |
7.5 |
10 |
15 |
|
電流A |
0.57 |
1.03 |
1.38 |
2.2 |
2.62 |
4 |
4.12 |
5.25 |
7.9 |
8.87 |
12.05 |
15.6 |
20.5 |
26.6 |
