電動閥門的正確接線方法知道嗎？有圖解———不同的電動閥門的接線方式也是不一樣的，可以咨詢，電動閥門的正確接線方法包括以下步驟：
1、確定控制器的電源和電壓。
2、 連接閥體，將電動閥與管道連接。
3、 接線，將電動閥的三根電線分別接到控制器對應的接線端子上。
4、調試，確?？刂破骱碗妱?dòng)閥的電源連接正確。

電動閥門執行器控制器是一種用于控制電動閥門執行器的設備，它的主要作用是控制電動閥門的開啟和關閉動作。為保證其正常工作，正確的接線方式十分重要。下面是電動閥門執行器控制器的接線方法：

1.接入電源：將控制器接入電源線路上，根據電源電壓選擇控制器的電源輸入端子，并確保正確接線。

2.接入執行器控制線：將執行器控制電纜連接到控制器的控制輸出端子上。執行器控制線的接頭應該與控制器端子上的標識相匹配，以確保正確接線。

3.連接感應器：如果需要使用感應器對執行器的控制進行反饋，那么需要將感應器線連接到控制器的感應器輸入端子上。感應器的接線方式和電纜應該由制造商提供。

4.連接其他輔助設備：如果需要使用其他輔助設備進行操作，比如開關、信號燈等，那么需要將這些設備的線連接到控制器的輔助輸出端子上。這些輸出端子的接線方式應該由制造商提供。

在接線過程中，需要遵循以下原則：

1.確保接線正確：在接線之前，仔細閱讀控制器的產品說明書，了解其接線方式和要求，確保正確接線。

2.避免短路：在接線時，注意避免線路短路，不要讓導線直接接觸，應該使用絕緣套管或絕緣膠帶包裹。

3.注意接地：為保證安全，需要將控制器接地，確保接地導線與控制器金屬外殼相連。

正確的接線方法可以保證電動閥門執行器控制器的正常工作，減少故障和事故發生，同時也可以擴展其應用范圍，增加其功能和靈活性。電動閥:電動調節閥(可以控制開度?？蛇B續調節閥門)與電動閥(只能控制開關不能控制開度),交流一般3根線,火線、零線、地線。電磁閥:智能開關閥門不能控制開度。電動閥門接線方式可以分為幾種功能來進行接線,不同功能的電動執行器所采用的接線方式也都是不盡相同。用戶應當對接線方面的相關知識有所了解,以免出現不必要的故障發生,可能會導致機...蝶閥配以電動執行器,硬質鋁合金殼體,執行電源DC24v 、AC220v、AC380v等。 DC24V電動閥采用直流電動執行器控制,內置二線制的直流電機。按接線方式分為二線制和三線制,常見執行電源...

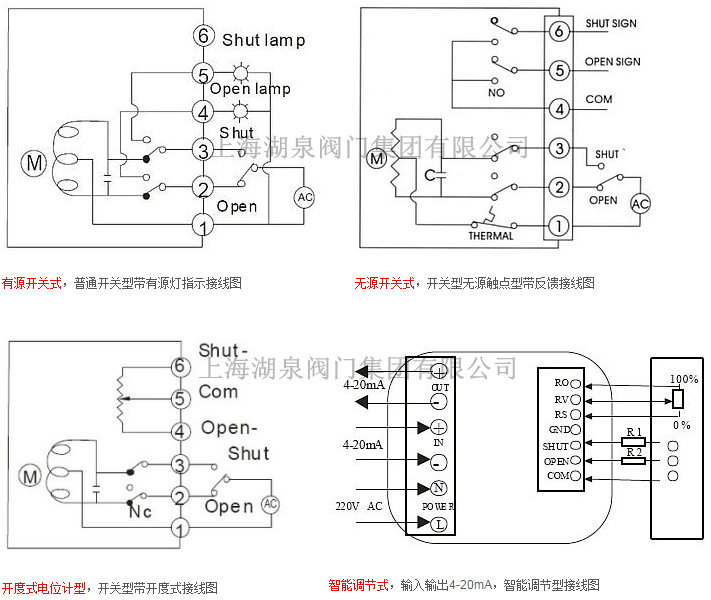

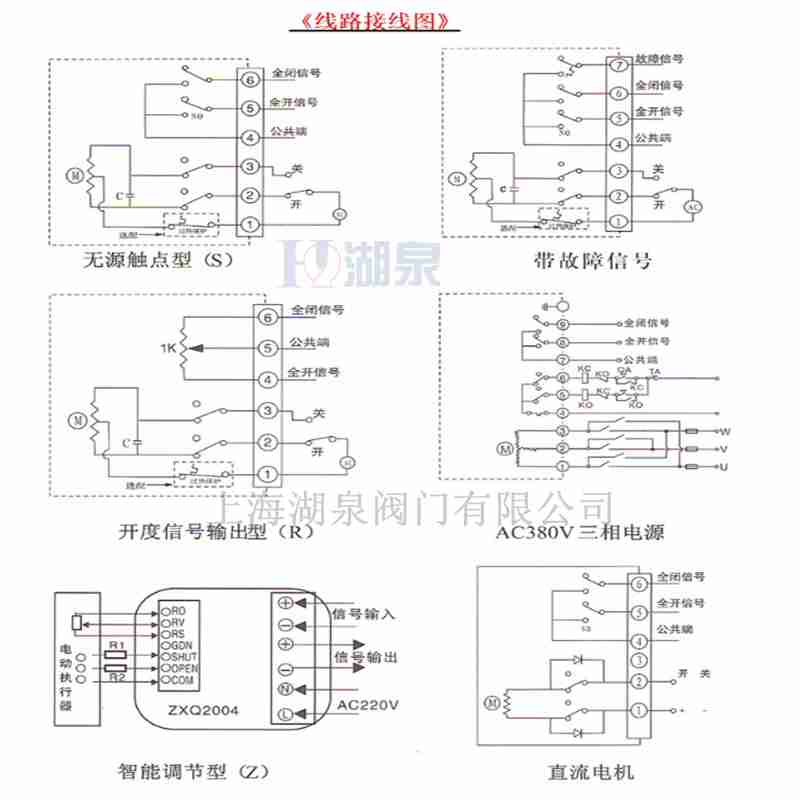

1、2、3為220V電源輸入端，其中1為白線是公共端，一般接零線，2為開控制輸入，3為關控制輸入，藍線：電動閥關電源、紅線：電動閥開電源（2，3通過一個開關再接入220V火線,不可同時得電，最好用轉換開關，每次只能一個得電。）4、5、6為閥門位置反饋開關，（）綠線：信號反饋共用端）其中5接反饋公共端，一般為（反饋電源任意一根即可），4在閥門開到位時接通5，給出一個閥門開到位的信號；6在閥門關到位的時候接通5，給出一個閥門關到位的信號。另外此反饋電動執行器不在電源輸出，要在反饋回路接上一個電源，220V/DC24V。黑線：閥門開時輸出信號電源（220V），黃線：閥門關時輸出信號電源（220V）。
首先要看電動閥是什么類型的，是整體型的還是普通型的，如果是整體型電動執行器就接個電源就行了，一般是380V和220V電源。普通型電動閥門要配有控制箱，電機就是有正傳和反轉，還有行程的到位信號一般開到位信號是有常開點和常閉點，關到位也有常開和常閉兩個點根據自己的需要接線，然后就是控制線開控制和關控制有的是4根線也有的廠家用的三根線，還有閥位，有的是用電位器接三根線，也有的裝了閥位變送器接兩根線，還有過力矩保護故障信號。

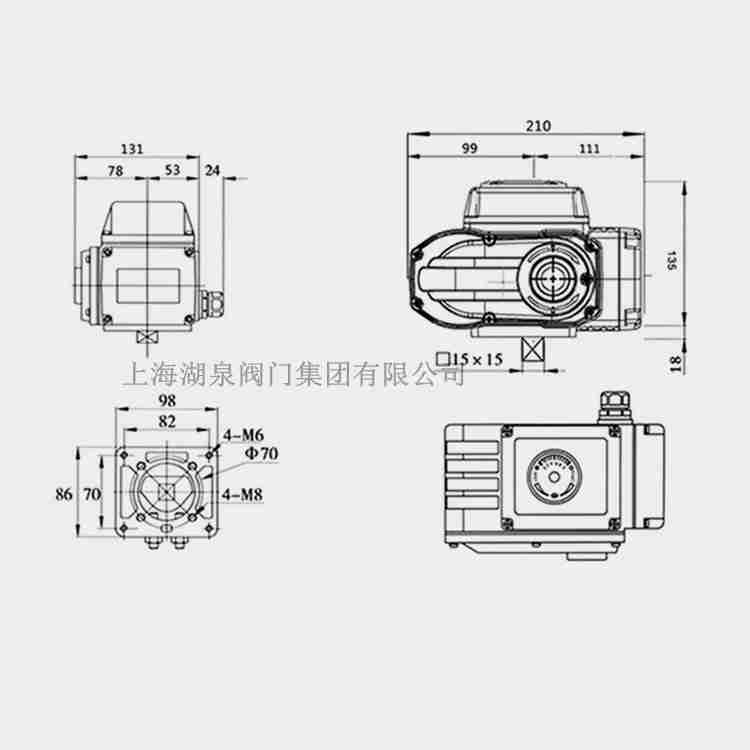

電動執行器用于控制0°～270°旋轉的閥門，如蝶閥、球閥、風門、擋板閥、旋塞閥、百葉閥等，以380V/220V/110V交流電源為驅動電源，以4-20mA電流信號或0-10V DC 電壓信號為控制信號，可使閥門運動到所需位置，實現其自動化控制，最大輸出扭距達4000N·m。但是電動執行器和手動閥門不一樣，他涉及到參數設置和調試，以及電氣接線，需要比較專業的人員才能完成，因此很有必要分享下威盾VTON電動執行器的電動執行器的接線方法。
